Pour un garagiste indépendant, les pannes de synchronisation moteur font partie des plus complexes à élucider. Un moteur qui refuse de démarrer, des ratés d'allumage intermittents ou un mode dégradé activé, et voilà que l'outil de diagnostic pointe des codes défauts parfois ambigus liés au calage. Au cœur de cette mécanique de précision, deux capteurs clés travaillent en tandem : le capteur de Point Mort Haut (PMH) et le capteur d'Arbre À Cames (AAC).
Bien que leurs rôles soient complémentaires, confondre leurs symptômes peut vous faire perdre de précieuses heures de main-d'œuvre. Affiner son diagnostic exige de comprendre précisément la nuance technique entre ces deux composants.
Deux rôles distincts pour une synchronisation parfaite
Le calculateur moteur (ECU) a besoin de connaître la position exacte des pistons et des soupapes pour piloter l'injection et l'allumage au millième de seconde près. C’est là que la distinction entre le vilebrequin et l’arbre à cames prend tout son sens.
Le cycle complet d'un moteur à quatre temps nécessite deux tours de vilebrequinpour un seul tour d'arbre à cames. Chacun des deux capteurs remplit donc une mission bien spécifique :

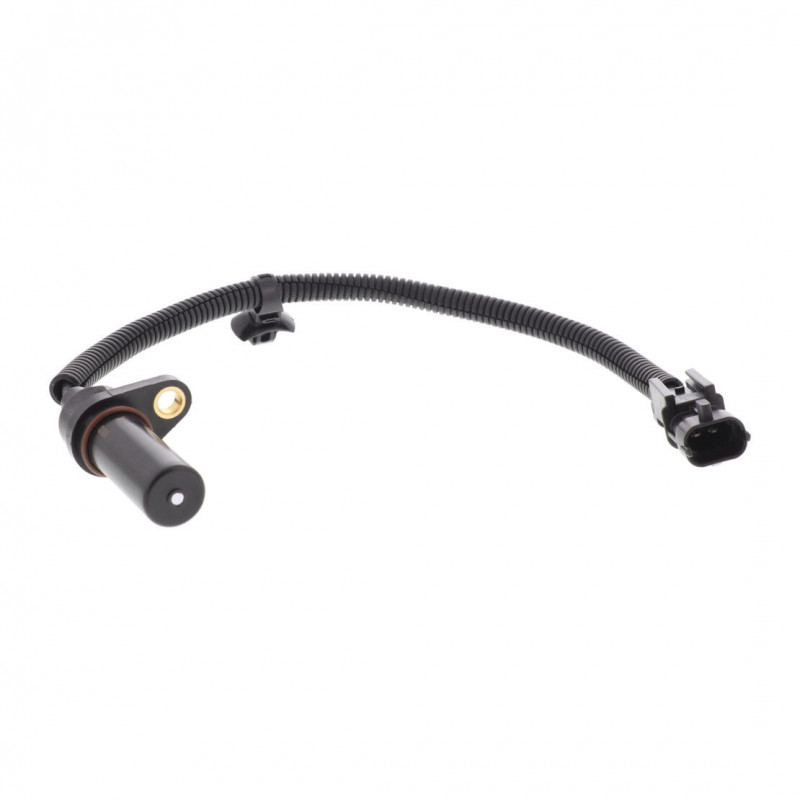

- Le capteur PMH (capteur de vilebrequin) : Placé face au volant moteur ou à une poulie crantée, il mesure la vitesse de rotation du moteur et sa position angulaire absolue. C'est l'indicateur de rythme principal. Sans son signal, le calculateur ne sait pas que le moteur tourne et coupe généralement l'allumage et la pompe à carburant.
- Le capteur AAC (capteur d'arbre à cames) : Situé au niveau de la culasse, il permet au calculateur de savoir quel cylindre est en phase de compression et lequel est en phase d'échappement. Il sert à affiner l'injection séquentielle (cylindre par cylindre).
Identifier les symptômes caractéristiques en atelier
Face à un véhicule en panne, l'analyse fine des symptômes et l'historique de la panne vous orienteront rapidement vers le bon coupable avant même de sortir l'oscilloscope.
Voici une grille de lecture des pannes courantes pour différencier les deux capteurs :
- Le moteur refuse catégoriquement de démarrer (à froid comme à chaud) : Le coupable est très souvent le capteur PMH. Si le calculateur ne reçoit aucune impulsion de sa part lors de la phase de lancement sous démarreur, il n'autorisera aucune injection.
- Coupures moteur intermittentes à chaud : Typique d'un capteur PMH de type inductif dont la bobine interne se coupe sous l'effet de la chaleur de l'atelier, puis refonctionne une fois refroidie.
- Démarrage laborieux mais possible, mode dégradé et manque de puissance :Ciblez le capteur AAC. Sur beaucoup de véhicules modernes, si le signal AAC est absent, le calculateur passe en mode dégradé (injection semi-séquentielle ou "Full Group") en se basant uniquement sur le capteur PMH par stratégie de secours.
Passer au diagnostic expert : l'oscilloscope plutôt que le scanneur
Les codes défauts (DTC) de type P0335 (circuit de capteur de position du vilebrequin) ou P0340 (circuit de capteur de position d'arbre à cames) ne signifient pas toujours que le capteur est HS. Ils indiquent simplement que le calculateur ne comprend pas le signal reçu.
Pour éviter le remplacement inutile de pièces, la méthode d'expert consiste à analyser les signaux électriques. Connectez votre oscilloscope directement sur les lignes de signal :
- Capteur inductif (2 fils) : Vous devez observer une tension alternative (onde sinusoïdale) dont l'amplitude et la fréquence augmentent avec le régime moteur, avec une rupture nette correspondant à la "dent manquante" de la cible.
- Capteur à effet Hall (3 fils) : Il délivre un signal carré (numérique) net, oscillant généralement entre 0V et 5V ou 12V (comme illustré par la Rectangular Wave sur le schéma technique).
Le piège de la distribution : Si vos signaux PMH et AAC sont parfaits individuellement mais que le code défaut persiste, vérifiez leur synchronisation relative. Une chaîne de distribution détendue ou une courroie décalée d'une seule dent génère un déphasage que le calculateur interprétera immédiatement comme un défaut de capteur.
Affiner son diagnostic entre un capteur PMH et un capteur AAC est indispensable pour préserver la rentabilité de votre garage indépendant. Ne vous fiez jamais aveuglément au seul rapport de votre valise de diagnostic. En corrélant la nature des symptômes à une vérification rapide des signaux à l'oscilloscope, vous éliminerez les doutes liés aux faisceaux défectueux ou aux décalages mécaniques de distribution, garantissant ainsi une réparation juste et efficace du premier coup.
